Nombre de pièces : 17 pièces
UK Space Agency

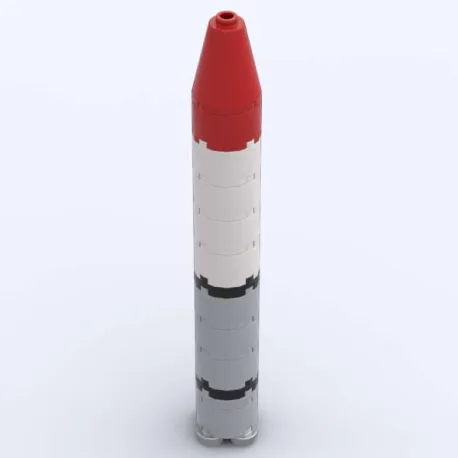

Black Arrow
Black Arrow, aussi surnommé « The Lipstick Rocket » (en français : « la fusée rouge-à-lèvres ») à cause de son apparence très particulière, est un lanceur britannique développé dans les années 1960 et qui a été utilisé à quatre reprises entre 1969 et 1971. Seul le dernier tir, chargé de placer en orbite le satellite scientifique Prospero, fut un succès. Ce lancement constitue l'unique mise en orbite d'un satellite du Royaume-Uni réalisé par une fusée de fabrication nationale. Le développement du lanceur sera arrêté après le quatrième tir au profit du lanceur américain Scout jugé moins coûteux par le gouvernement britannique de l'époque.
Le Black Arrow est une fusée de 13 m de haut pesant 18,1 tonnes, capable de lancer 135 kg en orbite basse. Elle comporte trois étages. Le premier, d'une longueur de 5,9 m pour un diamètre de 2 m, pèse 14,1 tonnes. Il fonctionne durant 125 secondes, propulsé par un moteur-fusée Gamma 8 à 8 chambres de combustion et 8 tuyères. Sa poussée est comprise entre 218 kN et 251 kN. Les moteurs sont montés par paires sur des cardans à 1 axe, avec 2 paires orientées perpendiculairement aux 2 autres de façon à assurer une poussée vectorielle sur les 3 axes de roulis, tangage et lacet.
Le deuxième étage, d'une hauteur de 3,55 m pour un diamètre de 1,37 m, pèse 3,5 tonnes. Le moteur est le même que celui du premier étage mais avec seulement deux chambres de combustion et deux tuyères d'une poussée totale de 68 kN, montées solidairement sur cardan 2 axes. Les deux premiers étages brûlent un mélange hypergolique de kérosène et de peroxyde d'hydrogène à haute concentration.
Le troisième étage pèse 500 kg pour un diamètre de 71 cm et une hauteur de 1,3 mètre. Il est équipé d'un moteur à propulsion solide Waxwing (en) d'une poussée de 21 kN durant 30 secondes, allumé après que l'étage a été mis en rotation rapide (180 tours par minute).
